利用闲置 SSD 打造 WTG + Linux + PE 多合一移动系统硬盘
写在前面：本文大量复制和借鉴了无忧启动论坛 @ddsony 的教程内容，没有他的帖子就没有我的这篇折腾笔记，十分感谢他帖子的详细指引！
手上有一块闲置 SSD（建兴 T9，128G），想将它利用上来做一块多合一移动系统盘方便随身应急使用。
上网冲浪偶然发现还有系统 All in One 移动硬盘的玩法，于是打算折腾一下
实现目标
- 同时兼容 UEFI 和 Legacy 启动
- 隐藏系统分区和启动分区，可以当作普通移动硬盘使用
- WTG
- Linux（这里使用 Ubuntu）
- WIN PE（这里使用 chiannet 制作的 USBOS V3）
制作过程
准备资料
一个移动硬盘 / U 盘（固态 U 盘或者 WTG 认证 U 盘），用来安装
另一个空白 U 盘，大小最好 4G 以上，用作装 Linux 的启动盘
我整理的资料包
镜像：
Ubuntu
Win10 使用官方 1909
软件：
MBROSTool 本文主要工具
WinNTSetup 安装 WTG 用
ExtFS for Windows 在 windows 下读写 ext4 的分区，10 天免费试用，到期后限制向 Ext4 分区读写的性能。
安装流程
处理硬盘分区 & 安装 PE

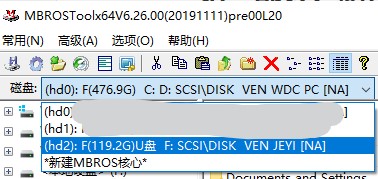

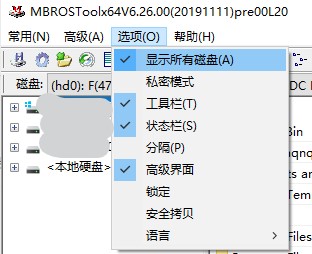

- 连接移动硬盘，打开 MBROSTool，在
选项中把显示所有磁盘打勾
然后在下方磁盘处选择要制作的移动硬盘

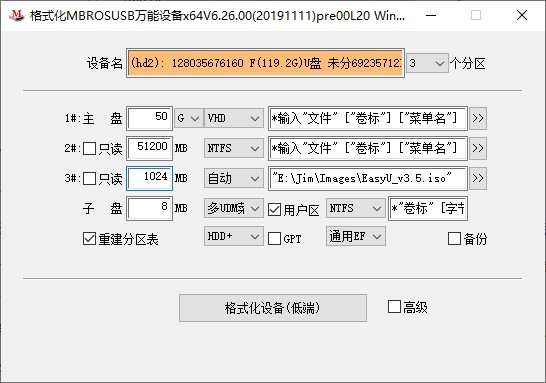

打开选项 - 格式化，按如下设置
右上角下拉栏选 3 个分区
50G 用作 WTG 的 win10，选择 VHD，暂时空着路径信息
50G 用作 Linux，选择 VHD，同样暂时空着路径信息
下文步骤 4Winntsetup 安装结束后，由于是空分区，软件默认不在启动菜单里显示 WTG 菜单项标题，必须修改 “多 UDm 菜单 " 才能显示，修改方法见下文
直接拖入 PE 的镜像文件到分区 3 的路径输入处，选择 “解开”，然后分区大小扩容到 1G（1024M）用作 PE
右下方用户区打勾，剩余的容量将作为普通的移动硬盘使用
左下方重建分区表打勾
其他设置默认，随后点击最下方格式化
在格式化完成的同时，PE 也一并安装好了
- 回到主界面，点击

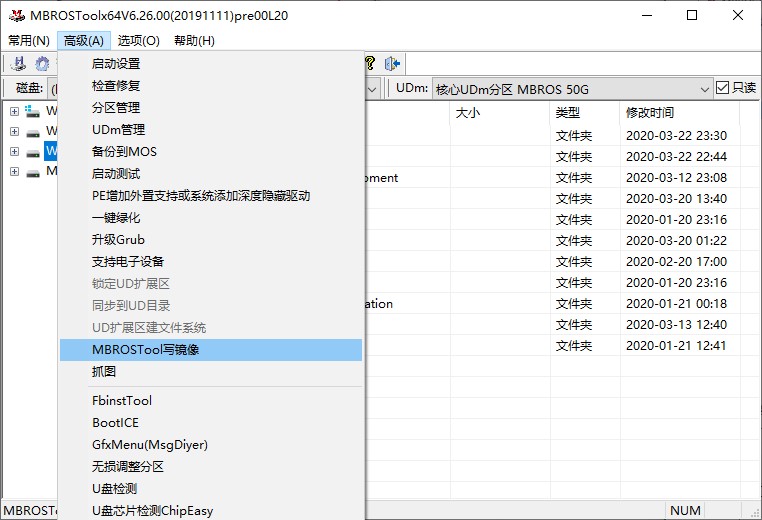

高级-备份到MOS，备份 U 盘前 8M 到 BACK.MOS，备份默认保存在 MBROSTool 软件目录下，这个东西留着备用

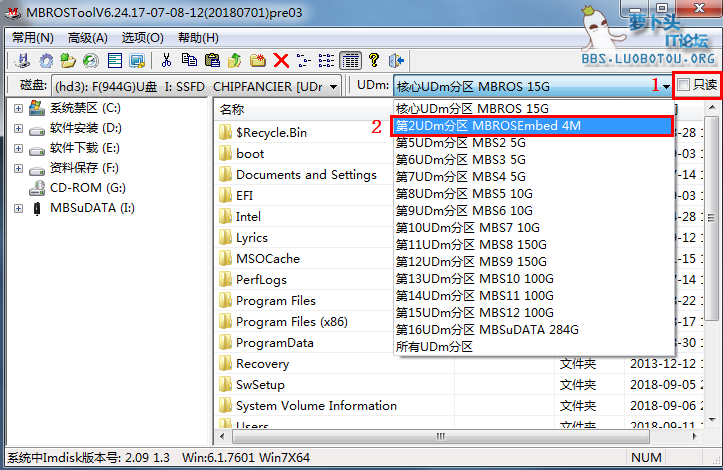

- 回到主界面去掉

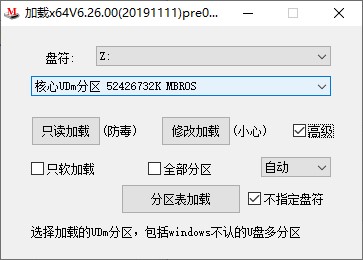

只读的勾选，列表框选择第二分区来挂写子盘

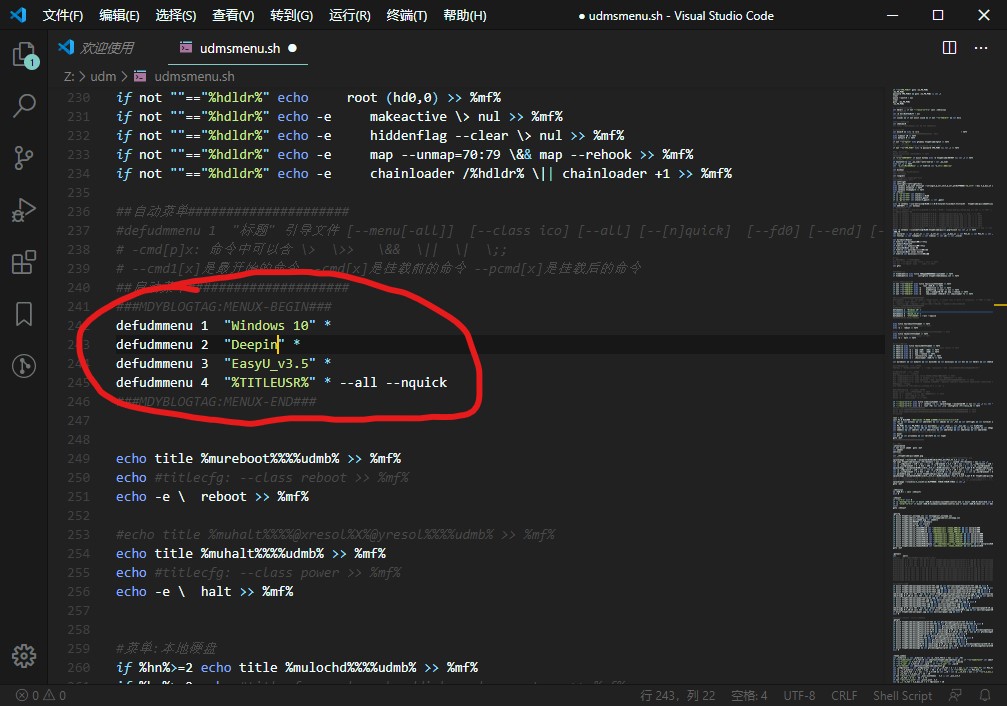

挂载后打开子盘 /udm/udmsmenu.sh，找到如图所示位置，去掉 #defudmmenu 1 和 #defudmmenu 2 两行前面的#（去除注释），并且顺手改掉后面的 "" 里面的内容
比如这里，前面格式化的时候把分区 1 作为 WTG 用的 Win10 盘，分区 2 作为 Deepin 用的盘，这里就改成了
修改完后记得保存

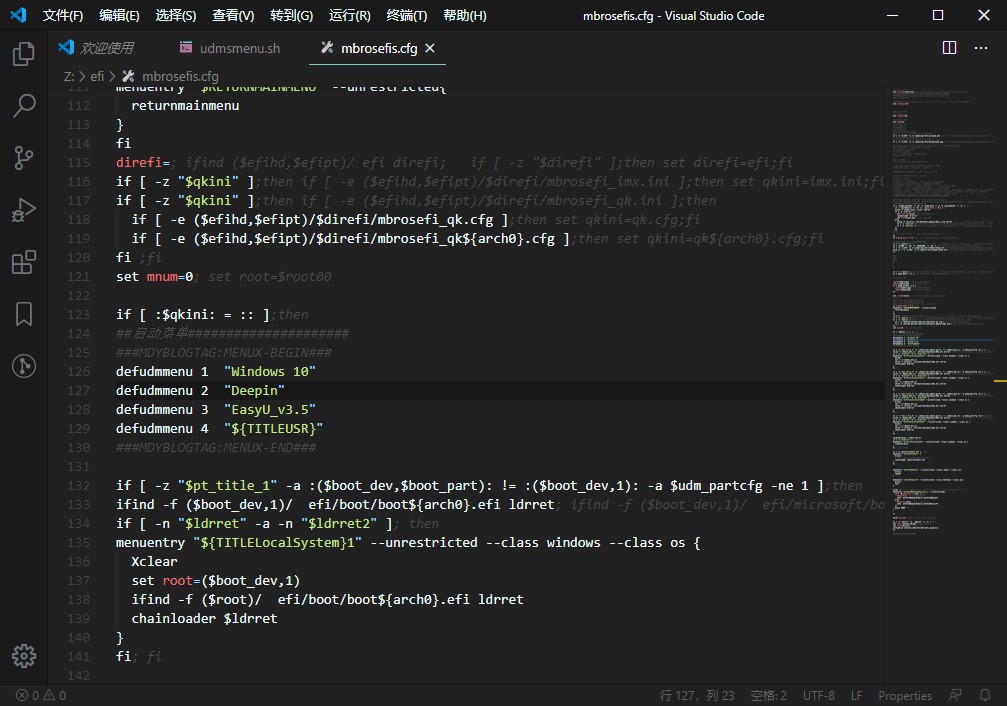

同样的方法修改 /EFI/mbrosefis.cfg
到这里硬盘就处理好了，下面我们来进行 WTG 的安装
删掉子盘
/udm/pic/bubble.png可以关闭掉 MBR 引导时菜单的泡泡动画
WTG 安装
- 回到主界面，打开
高级-BootICE按下图操作
- 回到主界面，点击

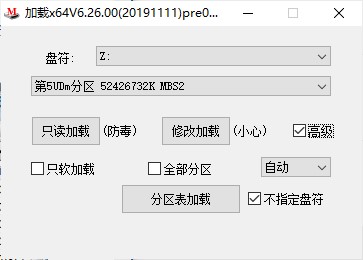

常用-加载，选择刚才分出的 50G 的 VHD 分区，点高级再点击分区表加载

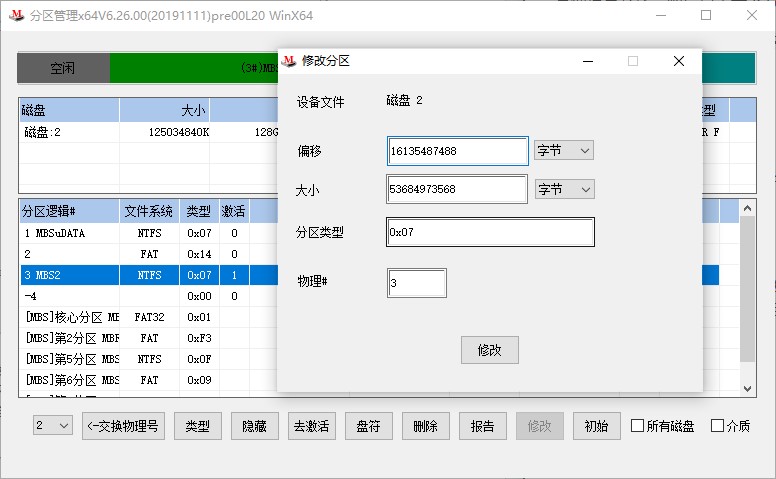

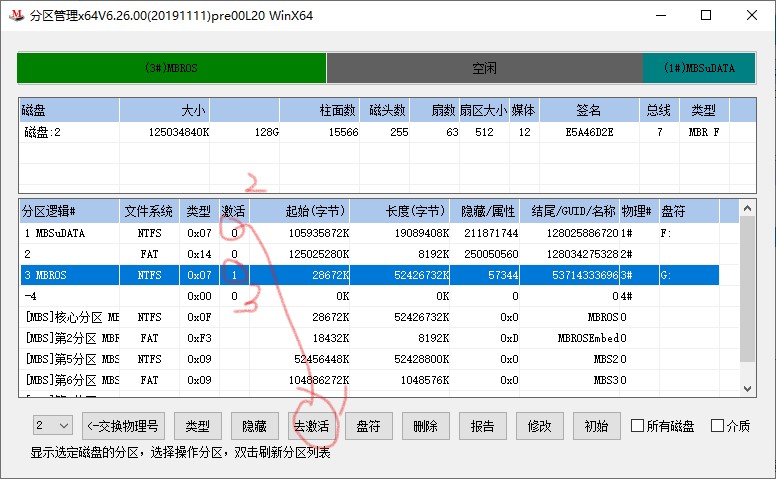

- 点击’高级’-‘分区管理’，去掉用户区 MBSuDATA 的激活状态，同时激活安装分区；
如图，如果安装分区类型不是 0x07 的话，选中后点 修改，把分区类型改为 0x07。如果以后又卸载再重新挂载的，仍旧要改

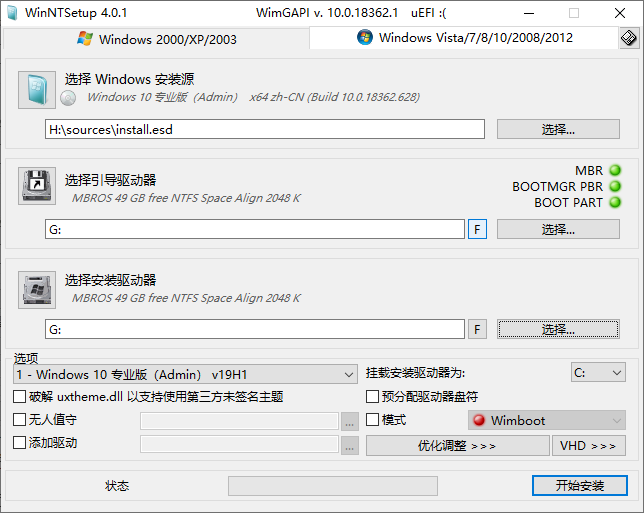

- 打开 WinNTSetup，填好安装源路径和其他信息，引导驱动器和安装磁盘的位置是同一个，即上面分区表加载的要安装 WTG 的分区，先点
F格式化一遍，再点开始安装，弹出的窗口选择默认的使用bootsect.exe更新启动代码，然后点确认
WinNtSetup 安装完成后，提示系统重启时以 BIOS 方式重启；
-
安装完成后，提示系统重启。重启时再引导界面选择移动硬盘引导，重启到到 “多 UDm 菜单”，点击 WTG 启动菜单项。
等待 WTG 系统配置好设备信息，还有一次重启，同样重启到 “多 UDm 菜单”，点击 WTG 启动菜单项，一直到 WTG 安装完毕进入桌面；
进入桌面后进行系统激活，然后重启回到本机系统
-

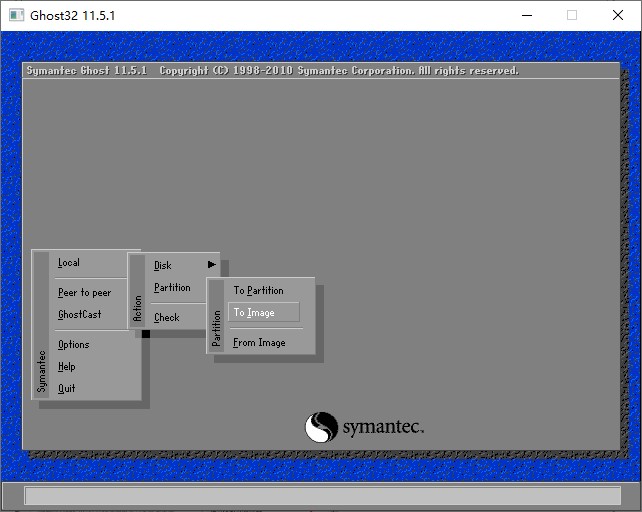

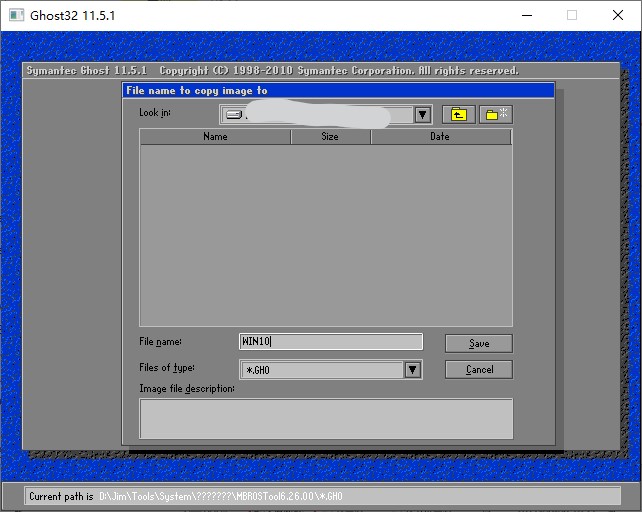

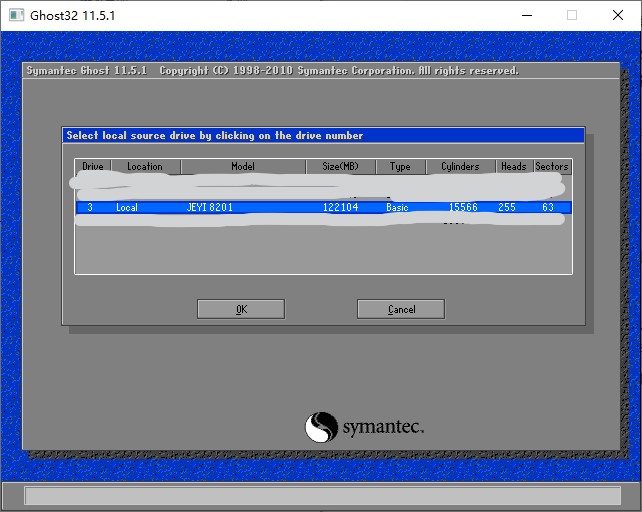

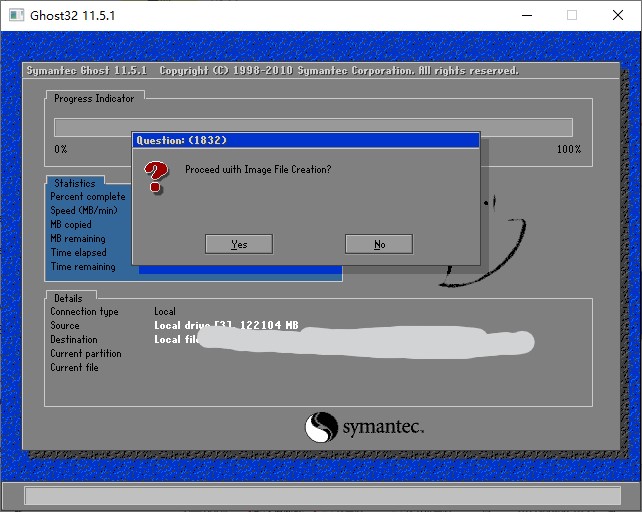

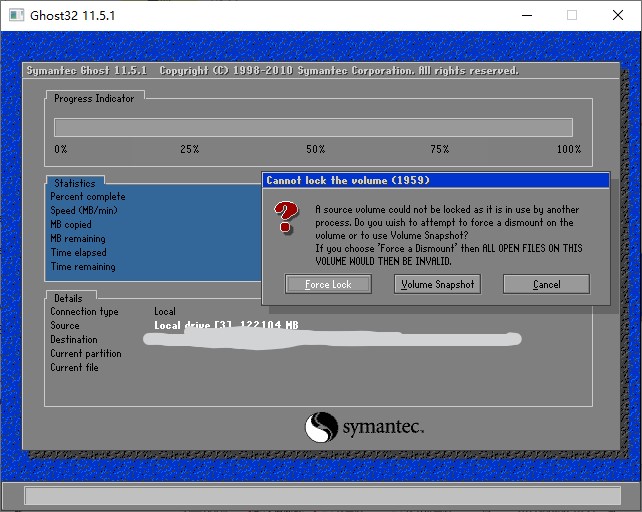

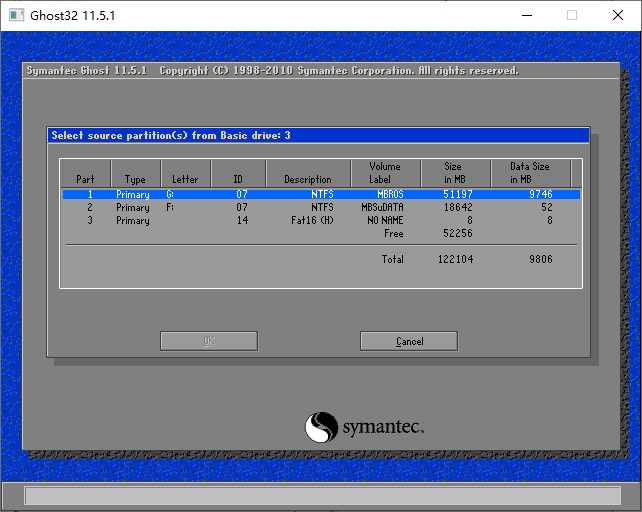

**（可选，非必要）** 打开 MBROSTool 工具文件夹下的 ghost32w.exe 进行 GHOST 备份
以后 WTG 的系统如果坏了，就可以再用工具分区表加载同一个分区，用 GHOST 恢复文件到安装分区后再进行以下的步骤就能轻松修复。
- 打开 MBROStool，先参照准备工作中的步骤 1 切换

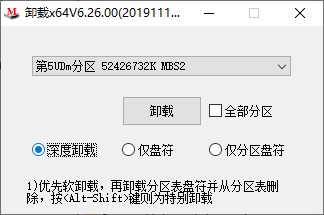

磁盘到当前的移动硬盘，然后参照下图深度卸载掉 WTG 的安装分区，这样就隐藏好安装分区了

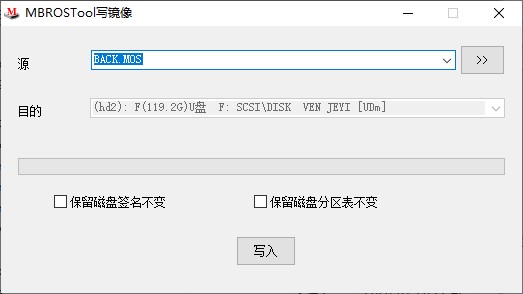

- 如图所示恢复一开始备份的 MOS
然后点高级 - 分区管理，恢复原来用户区 MBSuDATA 的激活状态（有些古怪电脑用户区不激活就无法启动）；

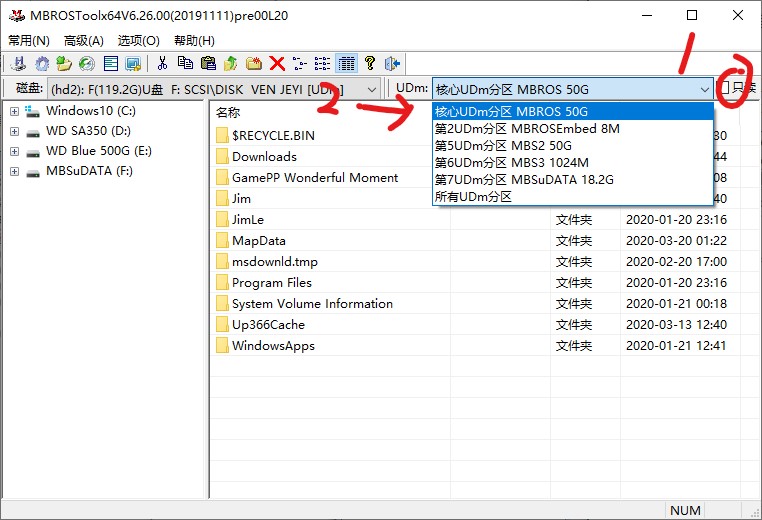

9. 软件右上角去掉只读，点旁边 UDm 下拉列表框选择挂载 WTG 的安装分区；

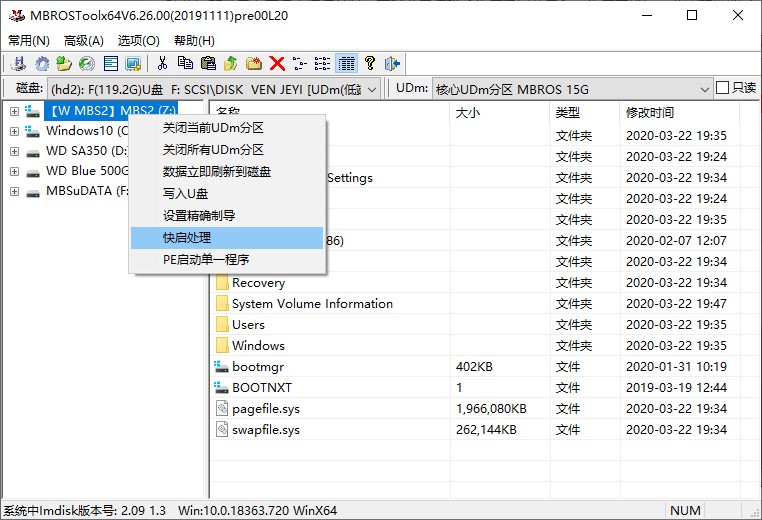

挂载后软件界面右键该分区，菜单选择快启处理。生成完毕后，WTG 就算装好了。
Linux 的安装（Ubuntu、Deepin 等 Debian 系发行版）
安装系统镜像（以 Deepin 为例）
-

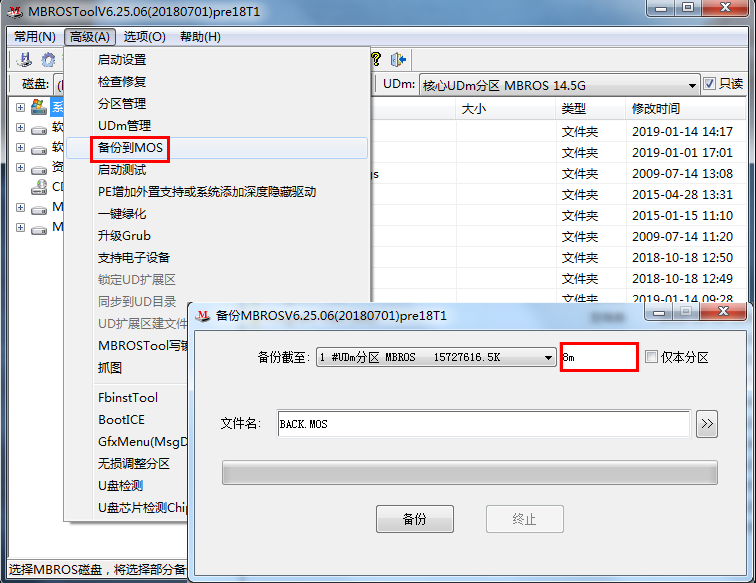

保险起见，再备份一次 MOS
![图片来自 无忧启动论坛@ddsony]()
-
挂载 Linux 的安装分区
![]()
![]()
-

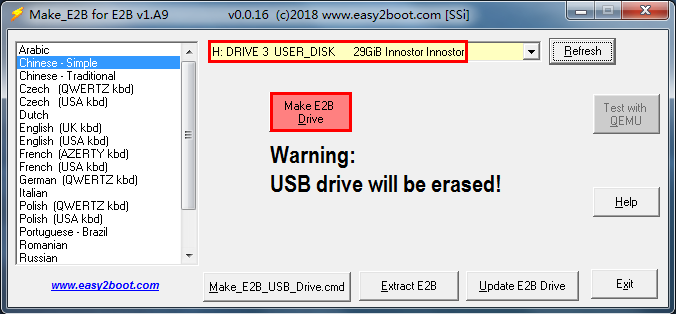

拿出另一个 U 盘，用 Easy2Boot 制作 ISO 启动盘。如图：
![图片来自 无忧启动论坛@ddsony]()

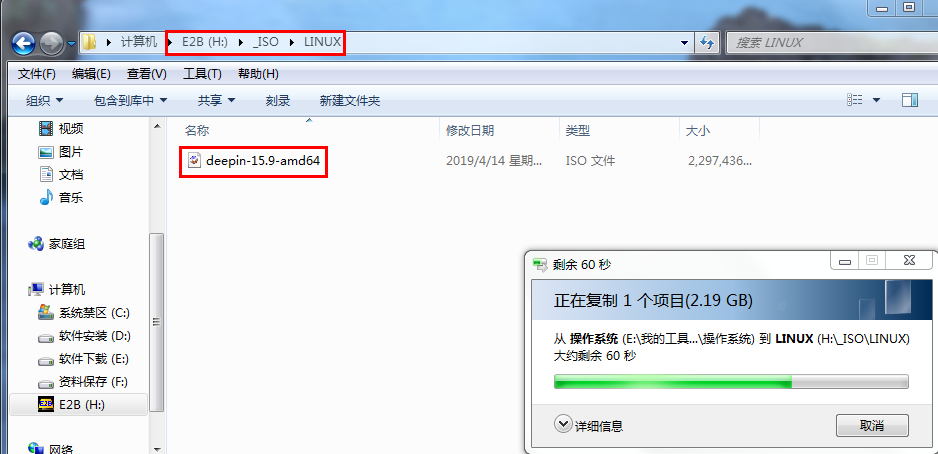

制作完成后，在_ISO\Linux\ 目录下拷入 Deepin 的镜像文件：
![图片来自 无忧启动论坛@ddsony]()

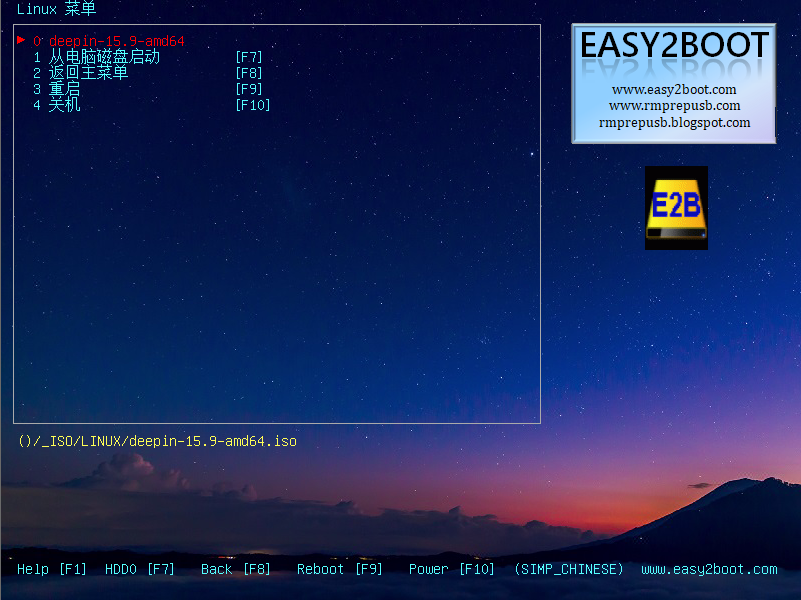

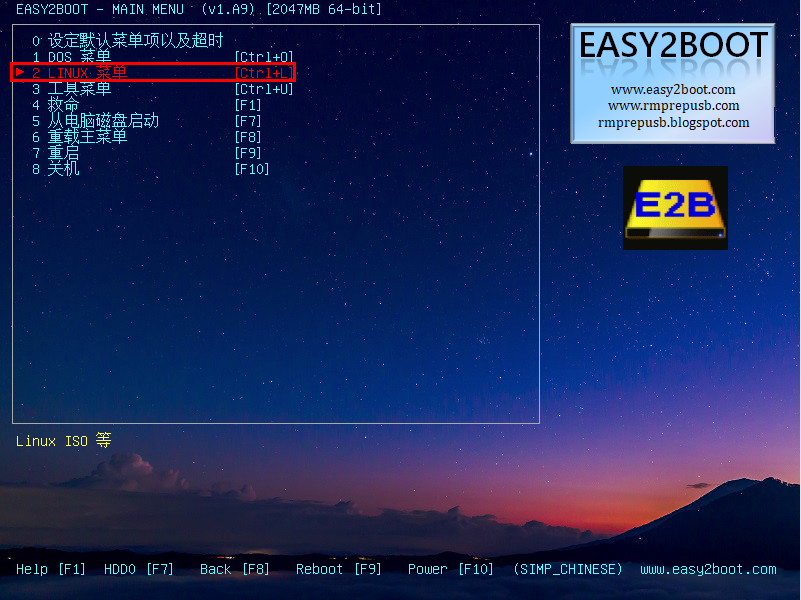

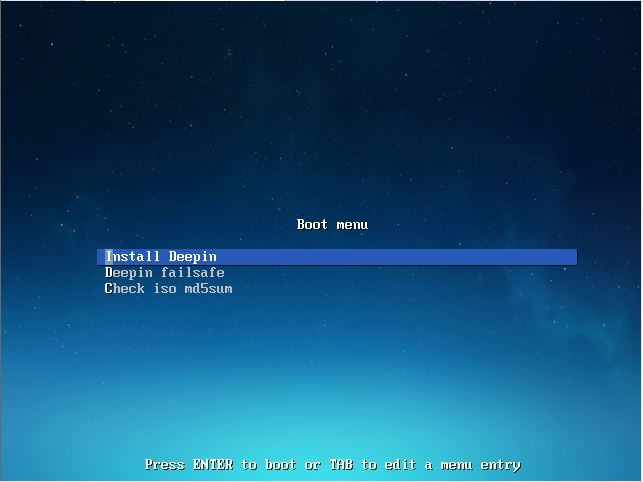

关机，重启引导进入 U 盘，选

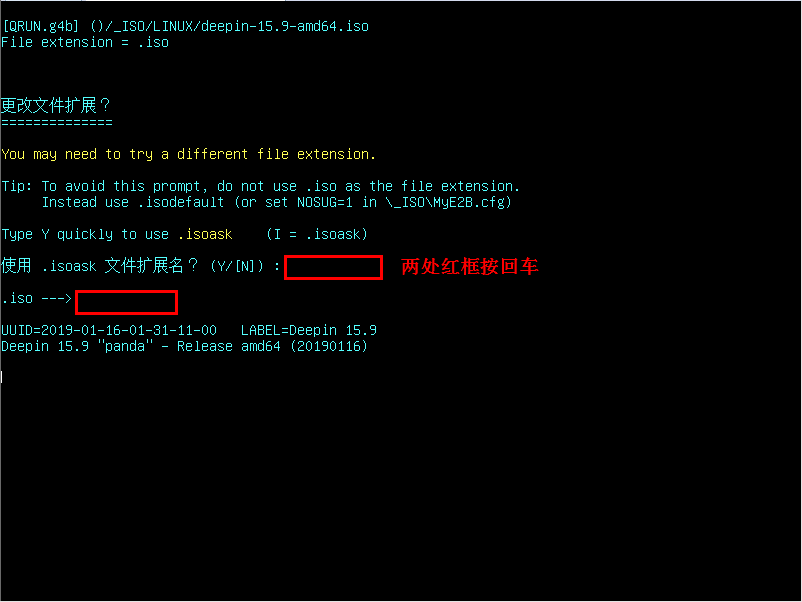

Linux菜单项进入，再选择你的镜像启动 ISO：![图片来自 无忧启动论坛@ddsony]()
![图片来自 无忧启动论坛@ddsony]()
![图片来自 无忧启动论坛@ddsony]()
![图片来自 无忧启动论坛@ddsony]()
进入安装界面，跟着安装流程走就好。

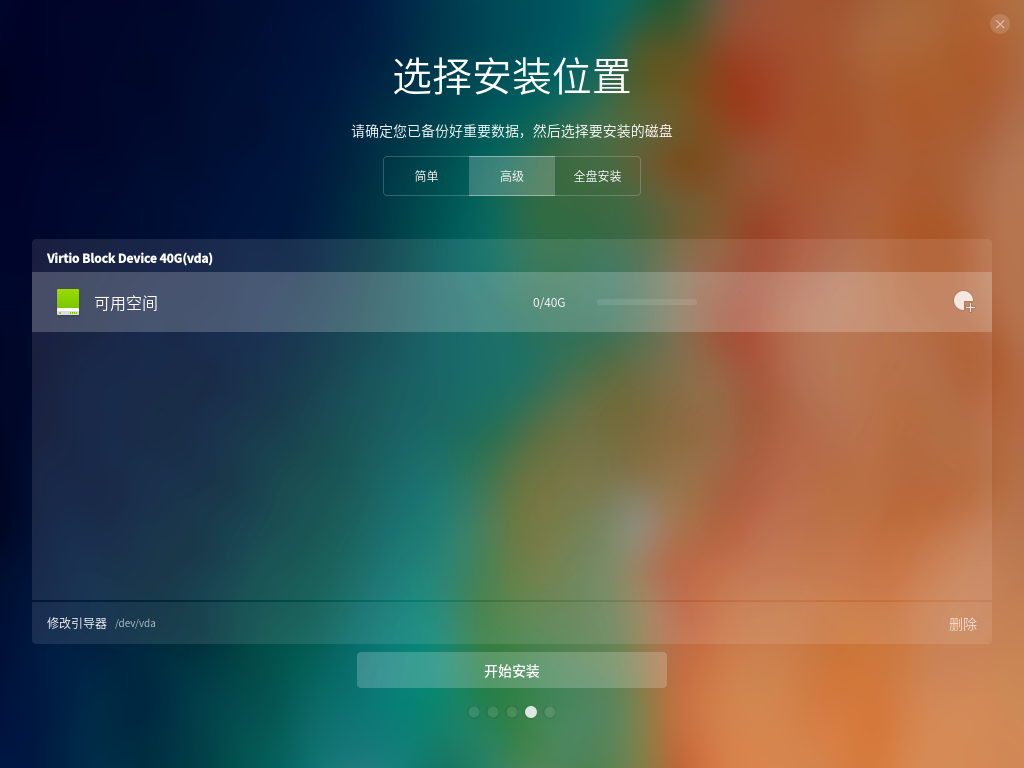

需要注意的是，在选择安装位置的页面，我们需要选择选择
高级安装，找到上文事先分挂载好的安装分区，点击设定其文件系统为ext4、挂载点为\。我们还需要点击左下角
修改引导器，把引导器也同样设为这个分区，之后就可以点击安装了。选择界面如图所示
![以Deepin为例]()
-
安装完成后，系统将会自动重启。我们回到本机系统。
如果你已经装好 ExtFS for Windows 的话，我们应该就能看到刚安装完 deepin 的分区了
如果你不想安装这个软件，你还可以在刚才用来装 Linux 镜像的 LU 盘里操作（进试用）
我们打开这个分区，复制
Ubuntu-UDm深隐资料包里的grldr文件和/efi文件夹到根目录。然后打开
/boot/grub，将下面的/grub.cfg复制到 根目录的/efi下，并更名为mbrosefi_qk.menu.cfg需要注意的是，工具内原有提供的
grldr、/efi/boot/bootia32和/efi/boot/bootia32存在问题，我这里使用工具提供的文件无法正常启动 Linux。我已经在自行打包的
Ubuntu-UDm深潜资料包中提供了我个人使用后成功安装 Ubuntu 的替换文件。其他发行版可以自行尝试使用。 -
我们打开更名好的

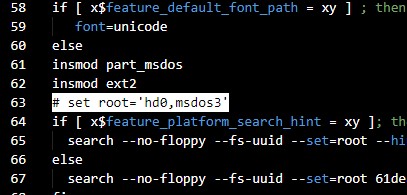

mbrosefi_qk.menu.cfg，按照以下规则对其进行修改- 在所有
set root='hdX,msdosY'（X,Y 代表数字）类似的行 的前面加上 #注释掉，或者直接删掉该行
![]()
- 所有以
linux开始的行，须在该行代码末尾添加空格 + $udmboot。
![]()
![]()
linux /boot/vmlinuz-...、initrd /boot/initrd....和loadfont /boot/...等开始的行，需要在/boot字段前加入($rooti)字段。
![]()
↓↓↓↓↓↓↓↓↓↓↓↓ ![]()
- 在所有
-
打开资料包中的
menu.lst和menu0.lst，对照着刚刚修改的/efi/mbrosefi_qk.menu.cfg里的信息对menu.lst和menu0.lst进行以下修改-
把

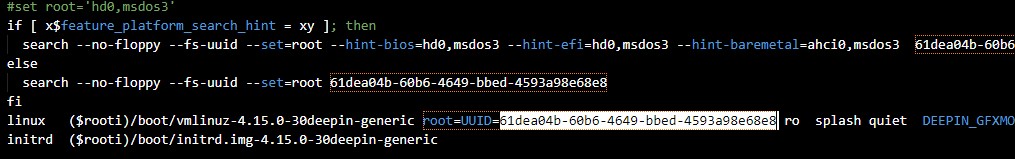

menu.lst和menu0.lst里所有的 ``–set=root后面的一大串数字（UUID）全部修改为/efi/mbrosefi_qk.menu.cfg里root=UUID=` 后面的一大串数字![这样的一串数字]()
然后，修改以下内容：
-
修改

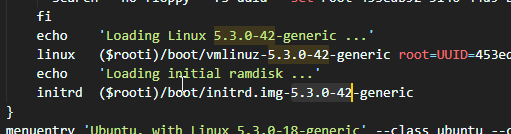

menu.lst和menu0.lst里所有的内核版本号数字为/efi/mbrosefi_qk.menu.cfg里的内核版本号数字![/efi/mbrosefi_qk.menu.cfg 里的内核版本号数字]()
![要修改的 menu.lst 和 menu0.lst 里的内核版本号]()
完成后保存并复制到 Linux 的安装分区根目录
/
-
设置深度隐藏
-
重启电脑，用 MBR 或 UEFI 引导移动硬盘进入 UDm 菜单，然后尝试进入安装好的 Linux。
-
如果 Linux 能正常启动，在简单配置 Linux 后重启回到主机系统，把
udm和UDm-hook.sh复制到 移动硬盘普通储存区或另一个 U 盘，然后重启到 Linux 按步骤进行以下修改：- 复制
udm到/usr/bin - 在
/etc/initramfs-tools/hooks下新建脚本UDm-hook.sh（名字可随意），代码如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
PREREQ=""
prereqs()
{
echo "$PREREQ"
}
case $1 in
# get pre-requisites
prereqs)
prereqs
exit 0
;;
esac
. /usr/share/initramfs-tools/hook-functions
copy_exec /usr/bin/udm /bin如果你找不到
/etc/initramfs-tools，请先安装工具1
$ sudo apt-get install initramfs-tools
- 编辑
/usr/initramfas-tools/init，
在打开的文档中寻找
run_scripts /scripts/init-top一行，并在该行代码下新增两条代码1
2udmboot=`udm 2>/dev/null`; udmdev=`echo $udmboot | cut -d" " -f1`; udmroot=`echo $udmboot | cut -d" " -f2`
if [ -n "${udmdev}" ]; then ROOT=${udmdev}; umount ${udmdev} 2>/dev/null;fi然后保存。
-
打开终端，运行
完成后重启回本机系统
1
$ sudo update-initramfs -u
-
打开
MBMBROSTool工具，跟刚才一样深度卸载掉 Linux 的安装分区![]()
![]()
- 复制
注意：不用再恢复 MOS！！！
- 总结下 Linux 深度隐藏的操作
- 添加
udm到/boot/initrd.img-xxx的/bin里- 修改
/boot/initrd.img-xxx里的init，加入脚本- 在
MBROSTool上把 Linux 安装分区深度卸载- 该方法仅在 Ubuntu 19.10 上测试成功，其他 Debian 系请自行测试，非 Debian 系可以参考一下上面的总结和资料包里的
UDM对linux的支持.txt。Arch 系发行版可以参考下这篇文档来修改
后记
升级 Ubuntu 内核后的操作
先进行升级
1 | sudo apt update |
提示 linux 的内核有更新，可以在更新的时候记一下新内核的版本号
升级后用 root 打开文件管理器
1 | sudo nautilus |
更新内核时如果没有留意版本号，可以打开 /boot/grub/grub.cfg 参照安装时的步骤找找
知道新内核版本号后打开根目录下的 menu.lst、menu0.lst 以及 /efi/mbrosefi_qk.menu.cfg，把里面旧的版本号全部查找替换为新的版本号
保存，重启查看效果
美化启动项
先读写挂载子盘（参考 安装流程 - 处理硬盘分区）
这里只展示一些我作的修改，详细的美化指南请看工具内的补充帮助
-
删掉
/udm/pic/bubble.png可以关闭 MBR 启动菜单里的泡泡动画 -
/efi/theme修改 EFI 启动下引导菜单的主题，加载的是 grub 的主题，但是主题的加载效果有些奇怪，同时要注意子盘大小限制这里我使用的是自行魔改了的 Atomic GRUB Theme，加入了原主题没有的
udm.png，修改reastar.png为reboot.png来让它奇怪的 grub 能够识别。资料包里会提供我自用的魔改主题

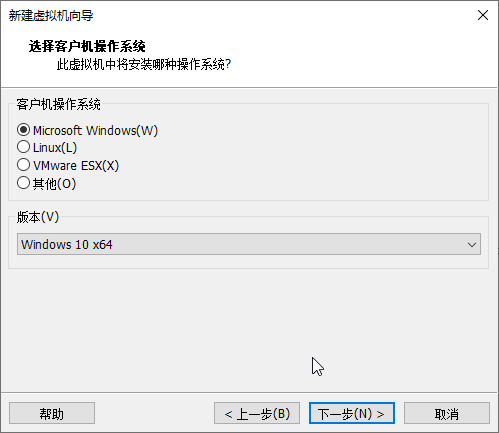

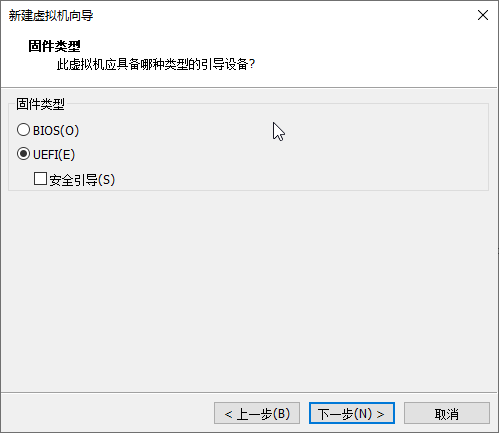

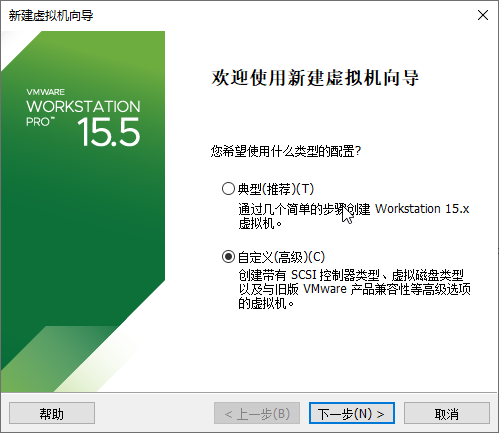

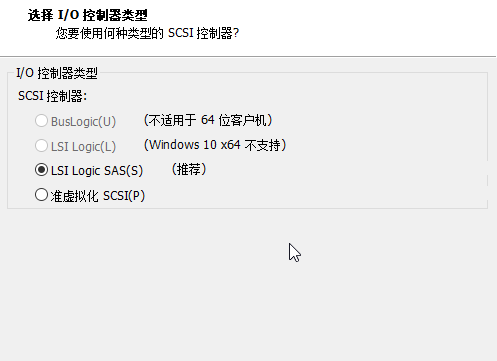

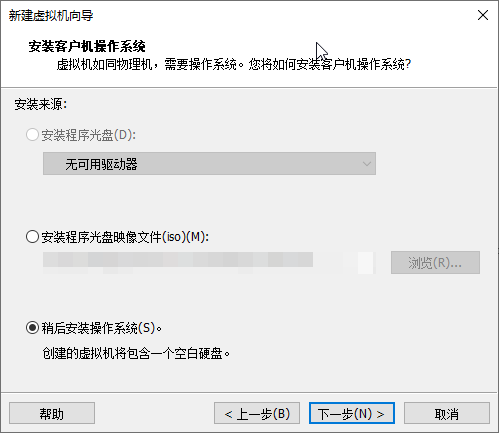

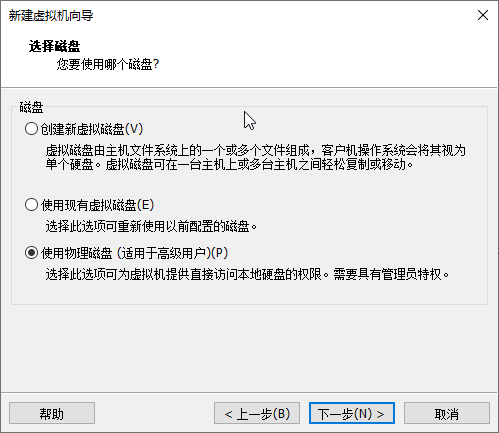

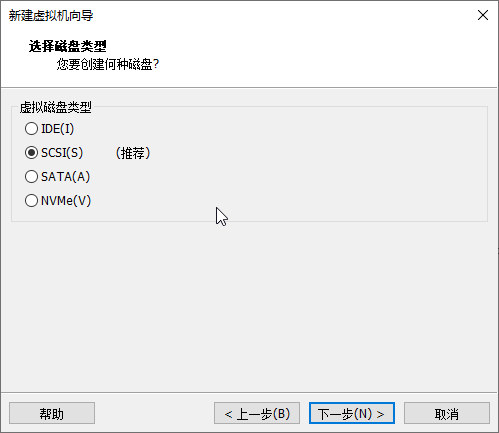

VMWare 加载
其他默认或自行调整
